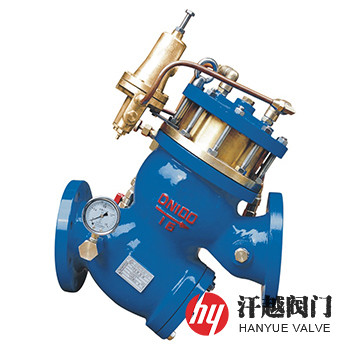

YQ98002型過濾活塞式安全泄壓閥是一種適合安裝在高層建筑、消防以及其它供水系統的管道上，將給排水管路中超過定壓導閥設定值的壓力釋放掉，并維持管路壓力在某一安全設定值之下，保護管線安全，也可作持壓閥用，維持主閥上游供水壓力于某一設定值以上，以保障主閥上游的供水區的壓力的閥門。當過濾活塞式安全泄壓閥從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到定壓導閥上，當出口壓力高于定壓導閥彈簧設定值時，定壓導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高，當過濾活塞式安全泄壓閥出口壓力降到定壓導閥彈簧設定壓力時，定壓導閥開啟，控制室向下游排水，由于定壓導閥系統排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟；在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。本產品出口壓力不會因進口壓力變化而改變，亦不因主閥出口流量的變化而改變，能夠安全可靠地將出口壓力維持在設定值上。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
4 | 閥 瓣 | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 定壓導閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
較低動作壓力(MPa) | P1≥0.07 | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
壓力試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水或物理化學性質類似于水的介質 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||

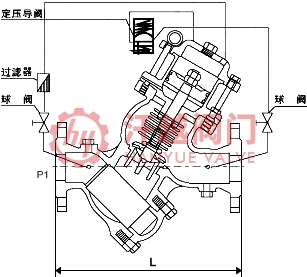

公稱壓力 | 公稱尺寸 | 尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 280 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 335 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 380 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 425 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 570 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 740 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 810 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 860 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品較低動作壓力不得低于0.07MPa，調節范圍PN10為0.3MPa-0.9MPa、PN16為0.5MPa-1.4MPa、PN25為0.5MPa-2.4MPa。如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
