排氣閥

: 更新時間2023-04-19 08:10:49; 產品名稱; 型??????? 號FGP4X; 公稱通徑DN20~DN400、NPS?~NPS16; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

雙相不銹鋼排氣閥產品概述

雙相不銹鋼排氣閥是一種閥體、浮體、升降罩、閥蓋和排氣罩等主要零部件采用2205、2507或者S31803、S32750以及S25073等雙相鋼材料整體鑄造或焊制而成，適用于工作溫度0℃~65℃，介質為海水、鹽水及物理化學性質類似的其他液體的復合式排氣閥，其同時具備大、小進排氣孔，并當管道空管充水時能實現快速排氣，當管線內產生負壓時又能快速進氣，且在工作壓力下可排出管中集結的微量空氣，排盡氣后具有自動封水的功能。該閥所選用的鋼種由于在其固溶組織中存在鐵素體相和奧氏體相，因此它綜合了鐵素體和奧氏體不銹鋼的優點，具有優良的耐腐蝕性和高強度性能，特別適合水中硫化物和氯離子含量較高的供水管道上使用。本產品有整體式和分體式兩種結構型式，具有排氣量大、浮球抗水沖擊壓力高、當管內產生真空時吸氣性能好、水密封壓力適應范圍廣等優點。

雙相不銹鋼排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	2205	2507	S31803	S32750	S25073
2	浮體	2205	2507	S31803	S32750	S25073
3	升降罩	2205	2507	S31803	S32750	S25073
4	密封組件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	閥蓋	2205	2507	S31803	S32750	S25073
6	排氣罩	2205	2507	S31803	S32750	S25073
7	螺栓	A193 B8	A193 B8M	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 8	A194 8M	A194 8	A194 8M	A194 8M

雙相不銹鋼排氣閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
設計制造	CJ/T 217-2013 給水管道復合式高速進排氣閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 217-2013 給水管道復合式高速進排氣閥
適用介質	海水、鹽水或物理化學性質類似的其他液體
工作溫度	0℃ ~ 65℃

雙相不銹鋼排氣閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸mm
公稱壓力 Class	公稱尺寸 NPS	Φ	H	D	D1	D2	b-f	Z-?d
150(PN20)	?	195	320	100	70.0	43	10.0-2	4-16
	1	195	320	110	79.5	51	11.0-2	4-16
	1 ?	195	320	115	89.0	64	11.0-2	4-16
	1 ?	195	320	125	98.5	73	13.0-2	4-16
	2	195	320	150	120.5	92	14.5-2	4-19
	2 ?	195	320	180	139.5	105	16.0-2	4-19
	3	242	375	190	152.5	127	17.5-2	4-19
	4	260	395	230	190.5	157	22.5-2	8-19
	6	345	500	280	241.5	216	24.0-2	8-22
	8	425	600	345	298.5	270	27.0-2	8-22
	10	465	680	405	362.0	324	29.0-2	12-25
	12	505	780	485	432.0	381	30.5-2	12-25
	14	605	860	535	476.0	413	33.5-2	12-29
	16	660	940	595	540.0	470	35.0-2	16-29
表中只列出了部分ASME B16.5標準Class150法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼排氣閥結構圖

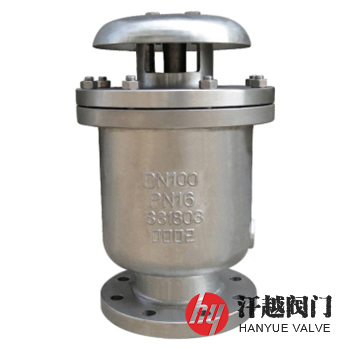

雙相不銹鋼排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱尺寸、公稱壓力、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本產品裝在輸水管排氣三通的管頂法蘭上，軸線垂直安裝，與水平中心偏差不大于2°，在排氣閥下安裝蝶閥或閘閥。

上一條：鎳鋁青銅排氣閥下一條：復合式高速進排氣閥
