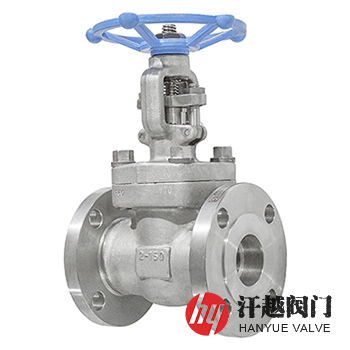

超級雙相不銹鋼F55閘閥是一種閥體、閥蓋、閘板、閥桿、閥座和填料壓套等部件采用ASTM A182 F55或S32760以及S27603等鍛制而成，為含有氯化物、二氧化碳及硫化氫等苛刻環境下耐局部腐蝕和均勻腐蝕性能而開發的超級雙相鋼閘閥，該閥所使用的材料具有優化了的鐵素體-奧氏體比例(50%α相，50%γ相)。其一方面增加了Mo的含量，添加了少量的W和Cu，從而提高了耐局部腐蝕的能力，另一方面，降低了C調整相比例，從而改善了焊接性能，與一般奧氏體不銹鋼相比，它的耐點蝕指數PREN高于40，除有優異的耐氯離子和硫化氫應力腐蝕性能外，還有良好的抗孔蝕、縫隙蝕和晶間腐蝕能力，在海水高溫波動中再鈍化能力很高，可以適用于海水熱交換器及熱鹵水腐蝕環境，并且該鋼的屈服強度約為奧氏體不銹鋼的兩倍，因而本產品在石油化工、海水談化和制鹽等方面有著廣泛的應用。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
2 | 閥 蓋 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
3 | 閘 板 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
4 | 閥 座 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
5 | 閥 桿 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
6 | 填料壓板 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
7 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
8 | 活節螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
9 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||||
d | L | L1 | H | W | ||
150 | ? | 10 | 108 | 108 | 158 | 100 |
? | 13.5 | 117 | 117 | 169 | 100 | |
1 | 18 | 127 | 127 | 197 | 100 | |
1 ? | 24 | 140 | 140 | 236 | 160 | |
1 ? | 29 | 165 | 165 | 246 | 160 | |
2 | 36.5 | 203 | 203 | 283 | 180 | |
300 | ? | 10 | 140 | 140 | 158 | 100 |
? | 13.5 | 152 | 152 | 169 | 100 | |
1 | 18 | 165 | 165 | 197 | 100 | |
1 ? | 24 | 178 | 178 | 236 | 160 | |
1 ? | 29 | 190 | 190 | 246 | 160 | |
2 | 36.5 | 216 | 216 | 283 | 180 | |
600 | ? | 10 | 165 | 165 | 169 | 100 |
? | 13.5 | 190 | 190 | 197 | 100 | |
1 | 18 | 216 | 216 | 236 | 100 | |
1 ? | 24 | 229 | 229 | 246 | 160 | |
1 ? | 29 | 241 | 241 | 283 | 160 | |
2 | 36.5 | 292 | 292 | 320 | 180 | |
900 ~ 1500 | ? | 13.5 | 216 | 216 | 197 | 125 |
? | 18 | 229 | 229 | 197 | 125 | |
1 | 24 | 254 | 254 | 236 | 160 | |
1 ? | 29 | 279 | 279 | 246 | 160 | |
1 ? | 36.5 | 305 | 305 | 283 | 180 | |
2 | 45 | 371 | 368 | 330 | 200 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR. F51、F53、F60、F61及其他等鍛鋼牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
